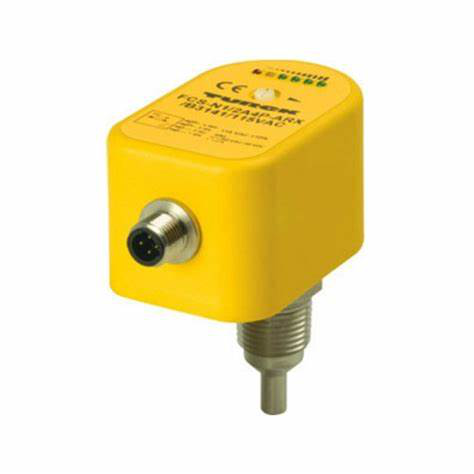

圖爾克流量開關FCS系列

圖爾克流量開關FCS系列

FCS系列流量開關控制器，采用現代微電子熱交換技術，靈敏度高、性能穩定，適合現代集中控技術要求。具有開關量、模似量、數字量等多種狀態輸出。無活動部件,免維護,安裝方便,一種型號適用多種管徑要求.開關量連續可調,極低的壓力損失,結構緊湊.LED顯示流動趨勢及開關狀態。

流量報警緊湊型插入式氣體流量開關傳感器

標準型產品適用于一般的工廠自動化，機械工程等應用場合。其結構分為緊湊型和分體型。堅固的設計可以很好的滿足現場需要，并可提供晶體管、繼電器或模擬量輸出信號。

外形尺寸：

產品特點參考：

1. 1）液體監測流量傳感器
2. 2）熱式功能原理
3. 3）電位計調節
4. 4）通過LED顯示流量狀態
5. 5）PVDF材質傳感器
6. 6）3線直流，21---30VDC
7. 7）常開，PNP輸出
8. 8）M12X1接插件
9. 9）溫度范圍：0...+80deg;C
10. 10）兩個單獨的開關量輸出： S1：流量報警，S2：溫度報警
11. 11）4線直流，21---30VDC

接線圖：S081

主要技術參數參考：

檢測范圍：（W）水1~150cm/s

（O）油3~300cm/s

（L）空氣1~30m/s

工作電壓： 24DC

220VAC

外殼材料： 316L

最大耐壓： 100bar(10Mpa)

防護等級： IP67

出線：儀表專用5P/M12接口、配線2M（注意：有模擬量及數字量，采用雙接口輸出）。

通用數據：空載電流:≤80mA

額定開關電流：≤400mA(DC)

開關特性:典型值8s(2..15s)

開/關時間：典型值2s(1..15s)

溫度變化響應時間：≤12s

溫度梯度：≤250K/min

安裝扭矩：≤100Nm

短路保護/反極性保護：Yes

調節設定：

(1)傳感器必須安裝于管道上，

選擇要求的流速（即設定點），

在設備上電60s方可調節。

(2)緊湊型傳感器先打開位于

前端的防塵螺釘,用好要回位。

端子的分配及電氣接線圖：

棕色	電源+
藍色	電源－
灰色	繼電器：常閉
白色	繼電器：公共
黑色	繼電器：常開

TURCK圖爾克是工業自動化的領軍企業,產品覆蓋電感式傳感器、電容式傳感器、磁感應傳感器、連接器、電纜、接插件、流體傳感器、超聲波、過程自動化產品等。TURCK(圖爾克)產品已廣泛應用于世界各國的不同行業，包括汽車制造、電力、食品飲料、石油化工、冶金、煙草、航空航天、機械、紡織、造紙、印刷、包裝、軌道交通、物流、水泥建材、造船、電線及電纜制造、采礦、市政等行業。

具體請聯系客服詳詢。
