容積流量計都有哪些類型？
時間：2019-11-26 11:11:00
點擊：0 次
容積式流量計主要以儀表單元中的內置機械設備命名。各種類型的容積式流量計可用于工業用途。所有這些類型均基于通用操作原理。此外，它們都是體積流量測量裝置。
容積式流量計的主要類型如下：
往復式活塞流量計
這些也稱為擺動活塞流量計。這些是最古老的容積式流量計設計之一。這些類型的儀表主要是單活塞或多活塞類型。
其他可用的類型是雙作用活塞和旋轉活塞。特定類型的活塞流量計的選擇取決于應用所需的流量范圍。
盡管活塞式流量計的尺寸較小，并且被認為僅適合處理低流量的粘性液體，但它們足夠熟練，可以處理各種液體。往復式活塞流量計的主要應用領域包括粘性流體服務，例如發動機試驗臺上的機油計量，尤其是在調速比不是很關鍵的地方。
這些儀表還可以用于住宅供水系統，在這種情況下，它們往往會與水一起通過部分量的灰塵和細沙。
盤式流量計
這些是廣泛使用的容積式流量計。 它們由可移動的磁盤組成，該磁盤位于球形側壁單元內部的同心球上。 通常，它們被用作住宅水表。
它們以各種尺寸和容量存在，并且可以由多種材料制成。 它們的典型尺寸范圍從5/8英寸到2英寸不等。 它們是壓力范圍為150 psig（上限為300 psig）的理想選擇。
旋片流量計
這些類型的儀表存在不同的設計。 但是，它們都以相同的工作原理工作。 這些儀表基本上包括均勻分布的旋轉葉輪，在腔室內有兩個或多個隔室。 葉輪的轉數以體積為單位進行計數和記錄。 這些類型的儀表在石油工業中經常使用。
根據建筑材料，旋轉葉片流量計的最大壓力和最高溫度限制分別為350deg;F和1,000 psig。 它們的粘度極限在1至25,000厘泊之間。
螺旋流量計
這些類型的儀表由兩個徑向傾斜的螺旋轉子組成，這導致從腔室的一側到另一側的軸向液體位移。
兩個轉子都齒輪嚙合在一起，轉子和外殼之間的間隙很小。
羅茨流量計
羅茨流量計在許多方面與橢圓齒輪流量計相似。示出了這樣一種設計，其中，兩瓣葉輪在閥體殼體內彼此反向旋轉。這些花生形齒輪在每次旋轉時會清除通過流量測量室的確切體積的液體。
流量測量可以通過測量轉速來計算。與螺母盤式流量計不同，校準系數不隨粘度而變化。
多活塞流量計
單個或多個設計的活塞流量計在燃料流量計分配和輕烴的低流量測量中得到廣泛使用。在下面顯示的多活塞設計中，活塞成對配置，并通過一系列曲柄連接到調速機構。
這種布置確保了當一個氣缸被引入到進口時，相對的氣缸被引入到出口，從而流體必須以最小的泄漏量流過流量測量室。這種設計將明顯的脈動引入到流量中，通常不適用于高于100 l / min的流量。

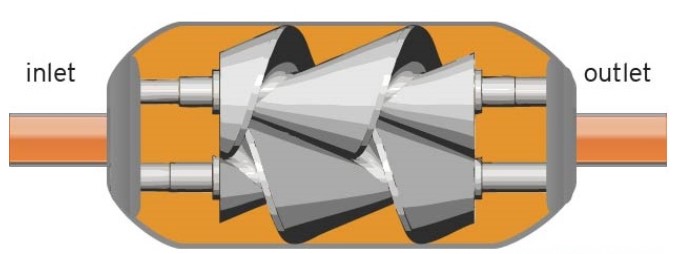

雙轉子流量計
雙轉子流量計具有兩個精密加工的旋轉部件，稱為螺旋轉子，它們在流量計的內部殼體內旋轉并嚙合，以形成已知體積的流量測量室，可用于根據轉子準確地確定流量測量值的速度。
螺旋轉子的運動通過密封的聯軸器和驅動系統傳輸?shù)搅髁孔兯推鞯娘@示器，該系統使流量變送器的顯示器能夠提供流量和總累積流量的準確數據。
獨特的螺旋轉子設計提供了優于傳統齒輪式正排量流量計的許多優勢，包括減少了壓降，幾乎消除了下游脈動，增強了顆粒耐受性并減少了維護。
螺旋轉子提供的優點使正排量流量計成為許多應用的理想選擇，包括燃料流量計，水包油介質和夾帶固體的流體，在流體進入流量計之前要使用過濾器或過濾器。
