常用的流量計原理及特點是什么
時間：2020-03-26 02:03:20
點擊：0 次
正排量（PD）流量計技術利用了流體的高粘度。正排量流量計的種類繁多（請參見下面的圖3），包括齒輪，橢圓齒輪，章動盤，螺桿，活塞，擺動活塞或新一代擺動式膜片流量計之一。 PD流量計是一種流量計，需要流體機械地移動流量計中的組件才能進行流量測量。 PD流量計最適合于測量粘度更高的潤滑液，但是如果沒有顆粒會堵塞流量計，則某些PD流量計可以與非潤滑液一起使用。隨著粘度趨于高，壓降通常也高。這些儀表產生可用于遠程輸出的信號，但操作分辨率通常較低，因為儀表越小，相對泄漏路徑越大，操作效率越低，因此采用容積式儀表設計通常是一個折衷方案。

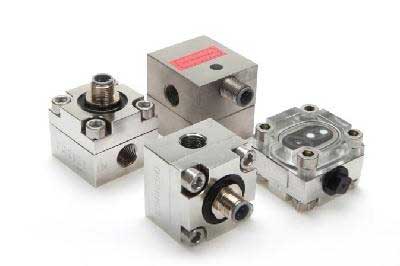

圖3.橢圓齒輪正排量計。目標應用：高粘度流體。
傳統的軸向渦輪流量計（管道中的螺旋槳）通常不適用于低流量，因為它們最適合湍流。小型軸向渦輪流量計也對系統任何部分的變化敏感，特別是粘度和軸承阻力。相比之下/徑向流渦輪機（通常被誤稱為Pelton輪）受系統更改的影響要小得多，因此可以設計為在層流/湍流邊界上運行。徑向流渦輪流量計裝置（請參見下面的圖4）通常使用安裝在低摩擦軸承上的輕型扁平葉片渦輪，類似于大型手表中的軸承。它們在葉片的平面上噴射出一股液體。這導致渦輪旋轉。

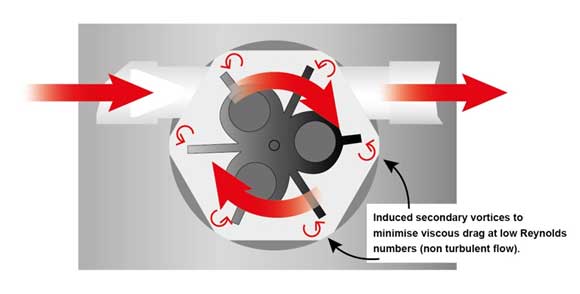

圖4：徑向渦輪流量計。目標應用：低流量低粘度液體。
利用上述計量技術的已知局限性/工程師意識到，可以精確測量非常低的流量的唯一方法是向系統中注入一些能量，而又不會過多地干擾流量。這是通過以下技術發展實現的。
熱流量計（請參見下面的圖5）是第一個低流量計，其中有兩種主要類型。熱分散儀通過測量液體流量如何從與元件成比例的流量中去除熱量來工作。通常這不是很準確。第二種熱方法使用兩個或什至三個元素。一個元件用于參考溫度測量。第二個是熱源，第三個測量熱耗散，因此測量流量。這些是質量流量設備，并且能夠測量非常低的流量，盡管必須知道液體的熱特性才能進行精確測量。

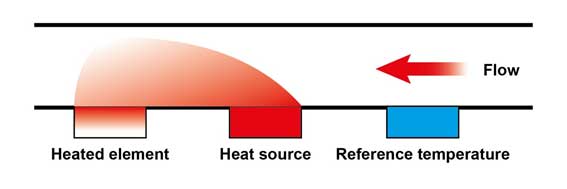

圖5：熱流量計（多元件）。目標應用：微流量和流量控制。
科里奧利流量計是為測量低流量而開發的第二種流量設備。科里奧利儀表仍使用運動部件，但僅在流量管外部和微弱地使用。科里奧利流量計利用以下事實：繞彎頭加速的流體將對流體運動產生90度的反作用。這種流量計非常靈敏，可以非常精確地計量非常低的質量流量-但是，它們通常也相對昂貴，限制了其使用。
目標應用：微流量和流量控制。
最新開發且廣泛有效的低流量測量設備已基于超聲波技術（請參見下面的圖6）。使用超聲波測量儀/在Titan的開發實驗室進行的試驗中，測得的流量低至每分鐘0.25毫升。超聲波通過一個發射傳感器以流動方向注入到流體中，然后被第二個傳感器接收，該傳感器位于管子的下方。然后，第二個傳感器向該第一個傳感器發送針對該流的ping命令。當一個脈沖被流體的速度加速而第二個脈沖被延遲時，飛行時間的差是流體速度的兩倍。由于流量計管的尺寸是已知的，因此可以計算出體積流量。

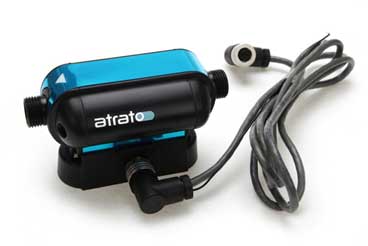

圖6：超聲波流量計目標應用：所有需要測量但價格具有競爭力的液體。
