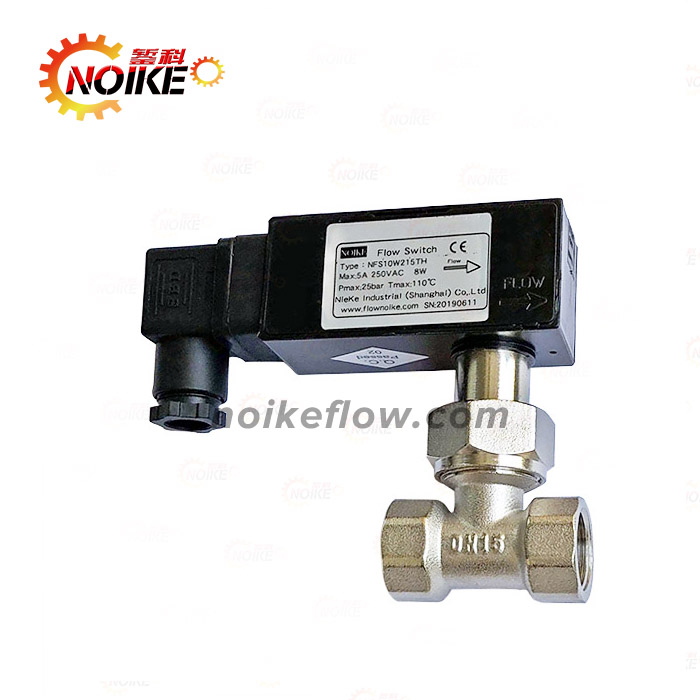

靶式流量開關 NFS10W系列

產品介紹

NFS10W系列油流量開關可用于檢測和控制各種系統中流動介質的流量，內置微動觸發開關。使用磁鐵同性相斥的原理進行水電隔離，工作時微動開關不與低溫金屬部件接觸，也不會產生凝結水，也沒有微動開關的銹蝕或接觸不良，防護等級高達IP55可應用在具有腐蝕性的空氣環境中，NFS10W系列擋板式流量開關在結構上大大簡化，可靠性、使用壽命、使用溫度范圍、工作壓力及對使用環境的要求等多ONS方面均遠優于普通靶式流量開關，是普通靶式流量開關的更新換代產品。設定值為可調，用戶可根據需要自行調整。

特點

1極小的壓力損失，良好的重復性，通過旋鈕實現精確的開關設定。

2.機械部分與電子部分安全隔離。產品不含容易導致故障發生的波紋管，電器部件不直接與溫差大的金屬部件接觸，不存在電器部件產生冷凝水導致銹蝕的問題，它具有多種類型可供客戶選擇以適應不同的應用場合。

3使用進口微動開作為電氣動作部件，通過的電流大，避免了磁敏開關使用不當易損壞的問題，是中央空調和工業流體控制的可以選擇]流量保護產品。

技術參數

外螺紋插入接口口徑:DN20DN25

使用介質溫度范圍:-20~110℃

保存溫度:-20~85℃接地端子

工作介質:水和油

平均壓力損失:大流量時0.01bar

輸出形式:微動開關SPDT輸出

微動開關參數:5A(max)、250VAC/DO

電纜:大承壓:25bar，可選擇定制40bar標準配置15m，2x075mm2

外殼防護等級:IP55

材質:接液殼體:黃銅

擋板:鈹銅密封:NBR

電氣外殼:ABS

安裝位置:水平、垂直，但塑料接線盒不能在下即不能倒置。

注意事項

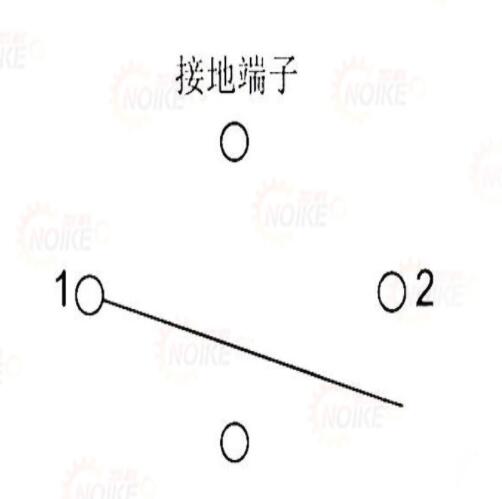

■觸點說明

1停機狀態下:1-2端子斷開，當流量增加到超過規定值時，1--2端子接通

2.流量控制器在1-2端子接通狀態下，當流量減小到低于規定值時，1-2端子斷開。

安裝

1油流量開關應安裝在水平管路上，其流向片必須與管路內流體保持垂直。

2油流量開關的流向片伸入管道后，不得與管道中任何面接觸，以免影響正常工作。

3.不同型號的油流量開關在出廠時均有一個固定的流量值(見上表

4.對于焊管形式的油流量開關，在與管路焊接時，應用濕布包住體，以防焊接時由于溫度過高而毀壞閥內零件。5聯接螺母的旋緊扭力應≤70，否則會損壞閥體
