什么是鑄鋼橢圓齒輪流量計

　　鑄鋼橢圓齒輪流量計是前些年適用的齒輪流量計，目前市場上使用的相對較少，使用相對廣泛的是帶顯示的齒輪流量計，在本網站上均有介紹。

　　鑄鋼橢圓齒輪流量計，為例方便大家了解，這邊簡單給大家介紹下。

　　鑄鋼橢圓齒輪流量計又稱容積式流量計，在流量計中屬于精度較高的一種。適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

鑄鋼橢圓齒輪流量計規格：

　　普通鑄鐵型、鑄鋼型、不銹鋼型表頭顯示形式：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出

　　帶有發訊功能的流量計可以輸出脈沖、4--20mA、RS485，能與流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并支持多種輸出信號及通訊方式可直接與計算機聯網。

鑄鋼橢圓齒輪流量計主要特點：

　　.高準確度,普通可達±1%R、±0.5%R,高精度型可達±0.2%R;

　　.反復性好，短期反復性可達0.05%~0.2%,正是由于具有良好的反復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是優先選用的流量計;

　　.輸出脈沖頻率信號，適于總量計量及與計算機銜接，無零點漂移，抗干擾才能強;

　　.可取得很高的頻率信號(3~4kHz)，信號分辨力強;

　　.范圍度寬，中大口徑可達1:20，小口徑為1:10;

　　.構造緊湊輕巧，裝置維護便當，流通才能大;

　　.適用高壓丈量，儀表表體上不用開孔，易制成高壓型儀表;

　　.專用型傳感器類型多，可依據用戶特殊需求設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

　　.可制成插入型，適用于大口徑丈量，壓力損失小，價錢低，可不時流取出，裝置維護便當。

　　橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等)，橢圓齒輪流量計可以選用不同的材料(鑄鋼、不銹鋼和鑄鐵)制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作

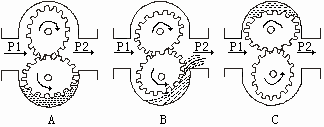

鑄鋼橢圓齒輪流量計工作原理

　　鑄鋼橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推進一對齒輪連續旋轉，不時地把經初月形空腔計量后的液體保送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
