什么是渦街流量計?

　　渦街流量計是最適合流量測量的流量測量設備，在這種情況下，運動部件的引入會帶來問題。

　　它們有工業級，黃銅或全塑料結構。與其他類型的流量計相比，對工藝條件變化的敏感度較低，并且沒有活動部件的磨損也相對較低。

　　渦街流量計在渦流脫落原理下運行，當諸如水的流體流過鈍體(與流線型相反)時，會發生振蕩渦流。

　　產生漩渦的頻率取決于身體的大小和形狀。對于低維護成本很重要的應用而言，它是理想的選擇。

　　工業尺寸渦街流量計是定制制造的，需要針對特定應用進行適當尺寸調整。

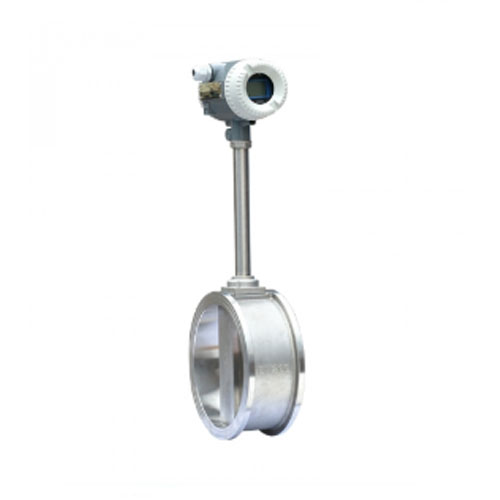

　　防爆渦街流量計是在此基礎上發展出來的專門用于防爆等特殊條件下的流量計產品。

　　技術參數：

　　執行標準：渦街流量計(JJG1029-2007)

　　儀表口徑(mm)：15、20、25、32、40、50、65、80、100、125、150、200、250、300

　　公稱壓力(Mpa)：1.6Mpa、2.5Mpa、4.0Mpa(其他可訂制)

　　精度等級：液體：±1%、氣體或蒸汽：±1.5%、±1%

　　量程比： 1:10;1:15;1:20

　　傳感器材質：304不銹鋼、316(L)不銹鋼等

　　使用條件：

　　質溫度：-40℃～+250℃、-40℃～+350℃

　　環境溫度：-20℃～+60℃

　　相對濕度：5%～90%

　　大氣壓力：86Kpa～106Kpa

　　信號輸出功能：脈沖信號、4～20mA信號

　　工作電源：

　　A.外電源：34VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

　　B.內電源：1組3.6V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

　　當電壓低于2.0時出現欠壓指示

　　通訊輸出功能：RS485通訊、HART協議等

　　信號接線口：基本型：霍斯曼接頭或自帶三芯線纜;防爆型：內螺紋M20*1.5

　　防爆等級：ExiaIICT5或ExdIIBT6

　　防護等級：IP65或更高(可訂制)

防爆渦街流量計如何工作?

　　渦流流量計檢測渦流，渦流是由經過鈍體的過程介質產生的。

　　這些旋渦的頻率可以等效為流速，然后將其用于計算體積流速。

　　內置溫度傳感器用于飽和蒸汽條件下，以確定操作條件和被測量蒸汽的比容。

　　集成在電子設備中的蒸汽表，然后計算流過儀表的蒸汽的流量或能量。

　　可選的壓力傳感器可用于氣體和過熱蒸汽的類似計算。智能信號處理(ISP)提供穩定的讀數，不受外部影響。
