什么是節流楔形流量計？
時間：2019-09-19 02:09:04
點擊：0 次
節流楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。這是網上對其的一般介紹，但是對于工作原理等內容，鮮少看到。下面跟隨鏨科小編一起來看看它的廬山真面目究竟是什么樣的。

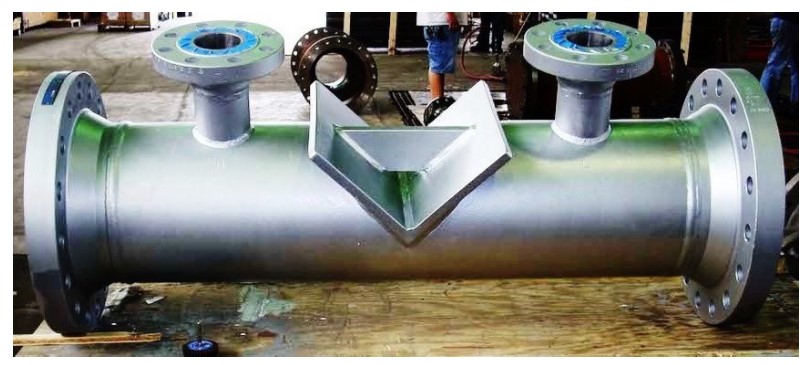

其元件具有V形限制鑄造或焊接到法蘭儀表主體中，產生差壓。

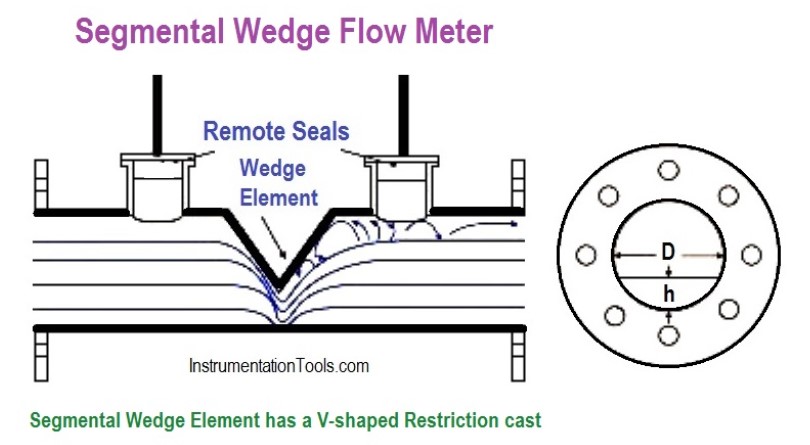

分段楔形流量計具有V形限制鑄件

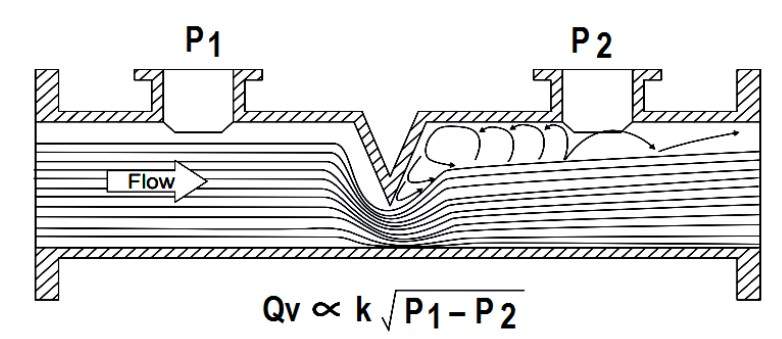

該測量儀器的功能原理基于伯努利原理（連續性和能量平衡方程）。使用楔形物，產生差壓，其可以等于質量或體積流速。流量范圍通過H / D比確定。

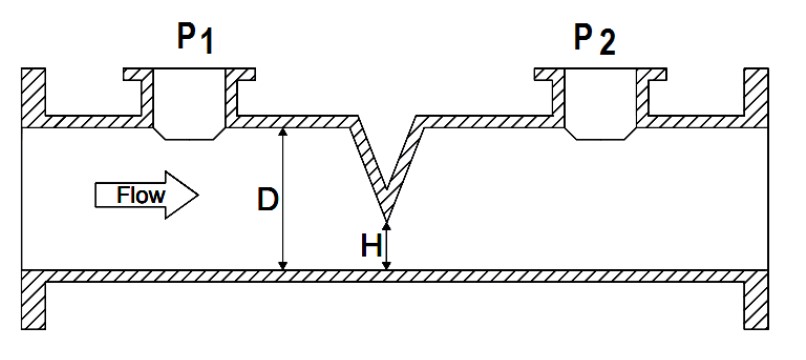

該限制的特征在于h / D比，對應于孔板的beta;比，其中（h）是限制下方的開口的高度（唯一的臨界尺寸），（D）是內徑。管。
它可用于各種腐蝕性，腐蝕性和高粘度的流體和漿液。對于小于500的雷諾數，放電系數（Cd）是穩定的 - 允許其用于層流狀態。
上游和下游壓力開關通常采用遠程隔膜密封的形式，無需引線。
市面上的楔形流量計示意圖
差壓變送器將安裝在分接點上，如上圖所示。楔形產生與壓力孔一樣的壓差，并使用DP變送器測量該壓差并測量流速。
以上內容即是”什么是節流楔形流量計？”的相關內容了，如果您有對于產品的任何的疑問或者是選購意向，請直接聯系（zan）鏨科工作人員詳詢哦。
