齒輪流量計常見故障

今天我們來講講齒輪流量計常見故障，希望可以幫助大家在使用齒輪流量計時有所幫助。

齒輪流量計方向

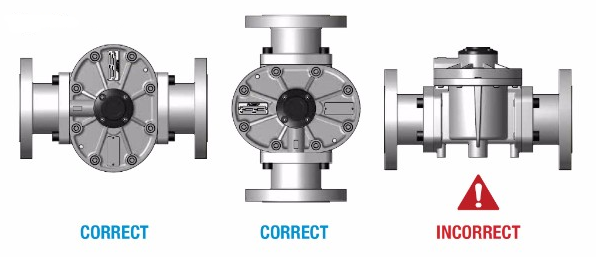

如果未按照正確的方向安裝齒輪流量計，則會導致轉子的重量壓在止推軸承和測量室的地板上。錯誤的安裝方向的短期影響將是精度的損失。長期影響范圍從使用壽命縮短（對于非常小的電表）到對軸承，轉子和測量室（對于最大的電表）的重大損壞。液體可以沿水平方向或垂直（向上）方向流動，但是在每種情況下，轉子軸都必須位于水平面內。這是通過安裝儀表使端子蓋或一體式儀表顯示屏面向水平方向來實現的，如下所示。

齒輪流量計的流動方向和管道施工

流動的方向

脈沖型橢圓齒輪流量計是雙向的，可以測量任一方向的流量，而不會區分實際的流量方向。

機械式橢圓齒輪流量計只能在一個方向上測量流量，該方向?qū)@示在流量計的主體上。如果不遵守機械流量計的方向，將導致機械計數器反向運行。長時間反向操作可能會對機械計數器機構造成永久性損壞。

管道施工

為了避免損壞流量計，建議在設計/構造管道系統時考慮以下幾點：

切勿在泵的吸入側安裝中型或大容量橢圓齒輪流量計。系統可以設計成在吸力（3/8英寸或更小的儀表）上安全，準確地操作小型橢圓齒輪流量計。

系統壓力和溫度必須保持在安全范圍內。將橢圓齒輪流量計安裝在流量控制或截止閥的上游。閥門提供的背壓將有利于系統精度。

對于垂直安裝，液體應從底部向上流動。這將確保流量計中充滿液體，并防止空氣滯留在流量計中。管道的設計應使流量計始終充滿液體。流量計的入口和出口管道應高于所有周圍管道。

齒輪流量計的精度

流量計周圍的所有管道在與流量計連接的地方均應得到良好的支撐。這對于2英寸及更大的流量計尤為重要。

建議不要操作直接排放到大氣中的流量計，因為這會影響精度。

如果您的流量計安裝在兩個截止閥之間，則有必要安裝泄壓閥或熱力膨脹節，以防止溫度變化引起的高壓情況。提供旁路管線總是很重要的（見圖5-5）。這樣可以將流量計和過濾器與主生產線隔離。這樣可以快速，輕松地清潔過濾器，以及輕松進行流量計的維護和修理。

齒輪流量計的過濾

您必須確保液體清潔，并且100％不含異物，以正確保護橢圓齒輪流量計。固體顆粒可以通過多種來源存在于系統中：

粉塵沉淀在未密封的儲罐上

磨損上游機械設備，例如泵或攪拌機

在新的或改裝的設備上切割或焊接產生的大金屬顆粒

您應該在橢圓齒輪流量計的入口側安裝過濾器或過濾器。

齒輪流量計常見故障有哪些

1/8”至3/8”（4 mm至8 mm）的小型橢圓齒輪流量計需要200目濾網。

1/2英寸至2英寸（15毫米至50毫米）的中型橢圓齒輪流量計需要100目篩網。

3英寸至4英寸（80毫米至100毫米）的大型橢圓齒輪流量計需要40目濾網。

Y型過濾器是最常見的選擇，因為它是最輕，最小，最經濟的。它還產生最小的壓力損失。

消除空氣

請務必注意，橢圓齒輪流量計無法區分液體和氣體。液體中存在氣泡或蒸汽會導致測量錯誤以及流量計損壞。

如果無法避免低粘度液體中的空氣或蒸汽，建議使用除氣濾網（AES）。 AES應該始終安裝在橢圓齒輪流量計的上游。 AES能夠捕獲和排出最初充注系統時發現的大量空氣。

對于高粘度液體（gt; 100cP），或需要從流中除去大量空氣的應用，需要大容量AES。大型AES應立即安裝在大容量空氣分離罐的下游。空氣分離罐為粘性液體提供必要的時間，使其在進入流量計之前釋放出夾帶的空氣或蒸汽。

啟動程序

損壞橢圓齒輪流量計的最常見原因是由于在安裝，改裝或長時間停機后使用了不正確的啟動程序。這是因為新的或改裝的管道通常充滿大量的空氣。

在管道完全清除異物之前，不得運行新安裝的儀表。在新的或改裝的管道中，最常見的異物是焊渣，磨屑，密封帶/化合物或表面銹蝕。如果您的儀表已安裝了旁路管線，則很容易將流量計與系統的其余部分隔離開來，以沖洗掉大部分管道。

如果您尚未在流量計周圍安裝旁路管線，最好的解決方案是在沖洗過程中用短管更換流量計。按照啟動程序，在初始操作期間，建議定期檢查流量計上的入口過濾器。

好了，今天的我們的這個齒輪流量計常見故障就到這里結束了，還有問題的話，我們歡迎您隨時聯系咨詢我們。
