橢圓齒輪流量計怎么讀數

　　橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和，橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。

　　這也就是說，本網站所列舉的齒輪流量計帶顯示款的產品是直接可以從產品本身儀表盤上進行讀數的。具體如何進行操作，可以參見視頻：https://haokan.baidu.com/v?pd=bjhamp;vid=11422321463014725849amp;fr=bjhauthoramp;type=video

　　這里不再贅述。

　　接下來的本章內容，我們就讀數問題來看一下齒輪流量計顯示誤差的原因分析。

齒輪流量計中的誤差計算方法

　　一般來說，在規定的(或實際使用的)流量范圍內，其大與小流量檢定點的基本誤差范圍不大于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。

　　已使用過的流量計，一般先用原有的調節齒輪進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。

　　流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：(容積法)

　　E=(Vmmdash;V)/ V×100%

　　Emdash;mdash;流量計誤差(一般指累積誤差)取二位有效數字。

　　Vmmdash;mdash;流量計測得值(即示值)

　　Vmdash;mdash;經修正后，流量標準裝置測得值(即實際值)

　　由基本誤差計算公式，當

　　Vmgt;V時，流量計基本誤差為”+”值，表示流量計走快了。

　　Vm

　　為了使流量計誤差在基本誤差限之內，往往需要進行誤差調整。即通過更換裝在計數器內的一對調節齒輪(調整牙)來改變機械傳動速比，從而使流量計的示值得以調整。

　　誤差調整不能改變流量計的流量特性，僅使其特性曲線人為地處于新的坐標系中。

橢圓齒輪流量計誤差調整方法

　　1.設計時的標準雙層齒輪是38/35，在檢驗時若發現流量計走快了，即出現(+)誤差，如+1.02～+0.3時，應將雙層齒輪38/35調換成41/38，這時誤差曲線原點便由38/35齒輪對應的零位，上移到41/38齒輪對應得+0.63的位置(參看表)，這樣誤差曲線便處于新的坐標系中，而流量計的誤差被調整在+0.39～-0.33的范圍內，便達到合格要求。

　　2、流量計在使用中，由于工作條件不同和變化，誤差往往會變化，可能超差，只要誤差范圍不超過1%，一般均可調到合格，例如儀表誤差下降至-0.7～+0.2，而需要調換雙層齒輪時，首先應看雙層齒輪是多少齒的，若是41/38齒輪時，則應將該齒輪相對應的誤差+0.63作為零位(即坐標原點)，這時應將41/38齒輪調換成40/37雙層齒輪，這時誤差曲線原點便由41/38齒輪對應的零位，下移到40/37齒輪+0.43的位置，這樣誤差曲線便處于新的坐標系中。

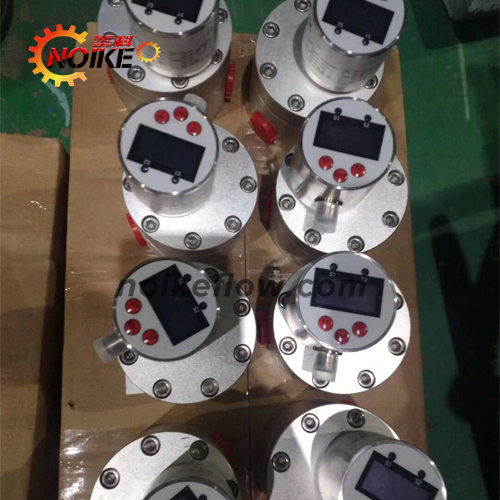

　　橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
