差壓流量計是什么流量計？超詳細解答
時間：2019-08-12 03:08:24
點擊：0 次

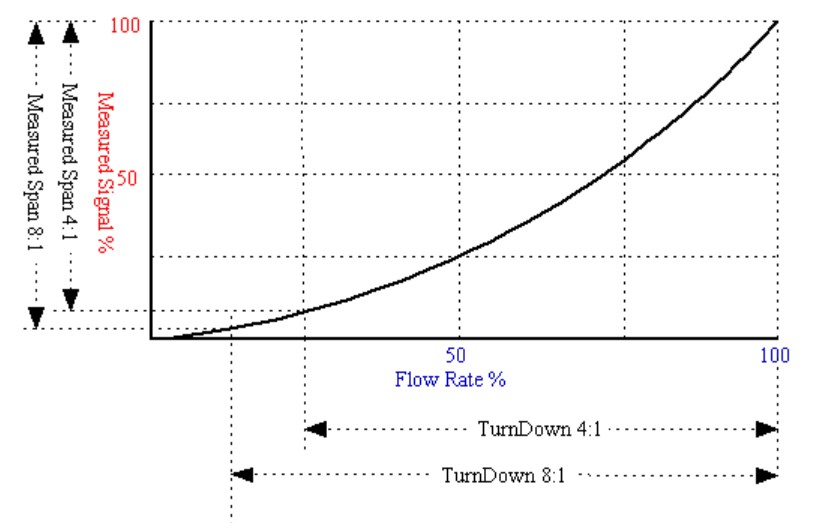

在差壓降裝置中，通過測量插入流中的障礙物上的壓降來計算流量。 差壓流量計基于伯努利方程，其中壓降和進一步測量的信號是方波流速的函數。
dp =rho;v2/ 2（1）
其中：
dp =壓差（Pa，psi）
rho;=流體密度（kg / m3，slugs / ft3）
v =流速（m / s，in / s）
請注意，通常使用”頭”而不是”壓力”
h = dp /gamma;（2）
即是
h =頭（m，in）
gamma;=比重（N / m3，lb / ft3）
常見的差壓流量計包含以下種類：
孔板
流動噴嘴
文丘里管
可變面積 - 轉子流量計

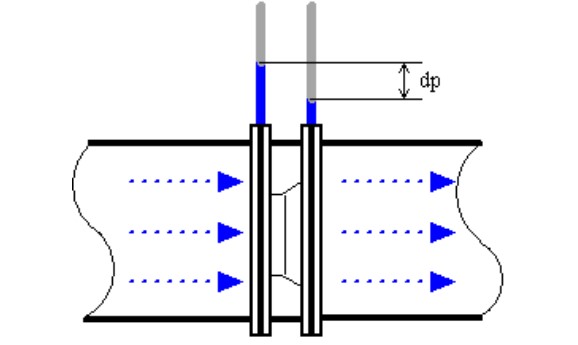

孔板
利用孔板，通過來自部分阻塞管道的上游側到下游側的壓力差來測量流體流量。阻礙流動的板提供精確測量的阻塞，使管道變窄并迫使流動的流體收縮。
孔板簡單，便宜，幾乎可以用于任何應用和任何材料。
孔板的調低比小于5：1。在低流速下，它們的準確性很差。高精度取決于孔板的良好形狀，上游側具有鋒利的邊緣。磨損會降低精度。
（孔板，噴嘴和文丘里儀表 將在后期的文章中展開敘述）

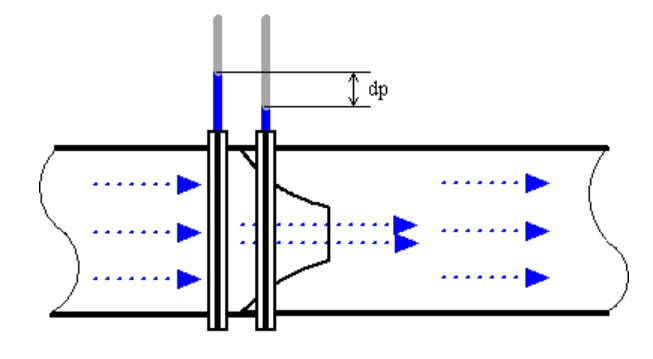

流動噴嘴
流動噴嘴通常用作工業應用中的空氣和氣體流動的測量元件。
流動噴嘴相對簡單且便宜，并且可用于許多材料中的許多應用。
可以將調節比和精度與孔板進行比較。
聲波噴嘴 - 關鍵（阻塞）流動噴嘴
當氣體通過噴嘴加速時，速度增加，壓力和氣體密度降低。 最大速度是在喉嚨處實現的，最小區域是破裂1馬赫或聲波。 此時，不可能通過降低下游壓力來增加流量。 流動被阻塞。
這種情況用于許多控制系統中，以保持不受下游壓力影響的固定，精確，可重復的氣體流速。

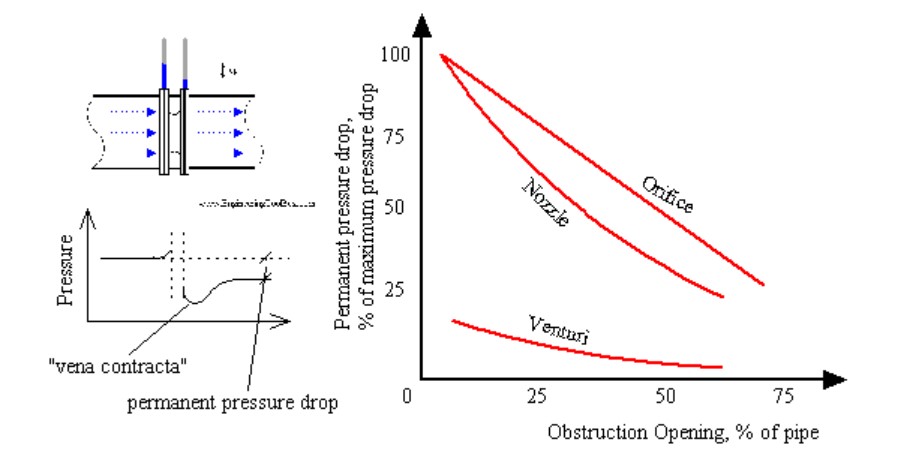

正如我們所看到的，孔板中的壓降明顯高于文丘里管中的壓降。
文丘里管
由于簡單性和可靠性，文丘里管流量計通常用于需要比孔板提供更高的調低比或更低壓降的應用中。
在文丘里管中，通過減小流動路徑中的橫截面流動面積來測量流體流動速率，從而產生壓力差。在收縮區域之后，流體通過壓力恢復出口部分，在那里恢復在收縮區域產生的高達80％的壓差。
通過適當?shù)膬x器和流量校準，文丘里管流量可以降低到其滿量程范圍的約10％，并具有適當?shù)木取＿@提供了10：1的調低率。請注意，文丘里管或孔口的測壓應安裝在液壓等級管線或管道下方。
可變面積流量計或轉子流量計
轉子流量計由垂直取向的玻璃（或塑料）管組成，頂部有一個較大的端部，以及一個可在管內自由移動的計量浮子。 流體流動導致浮子在管中上升，因為流體的向上壓力差和浮力克服了重力的影響。
浮子上升直到浮子和管之間的環形區域充分增加，以允許向上的壓差和浮力因子與向下的重力因子之間的動態平衡狀態。
浮子的高度表示流速。 該管可以在適當?shù)牧鲃訂卧行屎涂潭取?/div>
轉子流量計通常具有高達12：1的TurnDown比率。 準確度可能高達滿量程評級的1％。
磁浮子可用于報警和信號傳輸功能。
以上就是差壓流量計是什么流量計？超詳細解答的全部內容了，如果您還有別的疑問和選購問題，請直接聯系鏨科技術工程師，24小時在線。更多鏨科產品的內容，我們也將在后續的更新中為您解答哦。
