孔板流量計的原理是什么樣的

我們在一些生活中經常會遇到這個孔板流量計，什么是孔板流量計，今天來為大家來講講，孔板流量計是我們在現場經常見到的一種采用差壓原理測量工況條件下介質流量的測量方式。

孔板流量計是由什么組成的

一個孔板流量計由三部分組成，即孔板、導壓管、差壓變送器。

孔板流量計有些類型？

1、偏心孔板 取壓方式：角接取壓偏心孔板和圓缺孔板只適于安裝在水平或傾斜管道上，不能在垂直管道上使用。

2、內藏孔板 這一類孔板是將孔板與測量管做成一體，一般用于小管徑(DN≤50mm)，以又稱小管徑孔板。

3、標準孔板 標準孔板是一類規格*多的標準節流裝置，廣泛應用于各種流體特別是氣體流量測量中，孔板的結構因壓力、通徑、取壓方式的不同而不同。

4、圓缺孔板 取壓方式：法蘭取壓 更多流量計信息盡在長控儀表。

內藏孔板安裝有哪些注意事項：

1、可水平、垂直或傾斜安裝，應保證管內充滿液體；

2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是”圓的quot;，內壁應潔凈，無凹坑與沉淀物；

3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；

4、引壓管路安裝應符合標準規定的規范。

內藏孔板流量計如何調試：

1、接上信號線、電源線

2、開啟進口、出口閥門，進出口閥門開度要一致

3、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。

內藏孔板流量計有哪些性能特點

內藏式一體化設計，應用于監控測量場合

應用于管道尺寸小于1.5”,測量液體、氣體及蒸汽測量

通過自帶的前后直管段，精度及可重復性保證

高度一體化的取壓法蘭及內藏式孔板元件，方便直接安裝，更少泄漏點

通過使用一體化三閥組，可直接與Rosemount，EJA，ABB等品

牌的差壓流量計相連

溫度及壓力補償可選

材質嚴格保證，304SST,316SST, HC-276， Monel合金等材質可選

內藏式孔板由一個帶法蘭的孔板、上游和下游管道組成?？装宀捎谜w式設計，有部件互相之間都能匹配，并且可以避免出現任何可能導致測量誤差的缺陷。

差壓孔板流量計的原理

流動流體的能量有靜壓能和動能兩種形式.流體具有靜壓能是因為有壓力，具有動能是因為有流動速度，在一定條件下，這兩種形式的能量是可以相互轉化 . 根據能量守恒定律，在沒有外加能量的前提下，流體所具有的靜壓能和動能，再加上用以克服流體流動阻力的能量損失，其能量總和是相等的 .

.

孔板流量計工作原理是怎么樣的

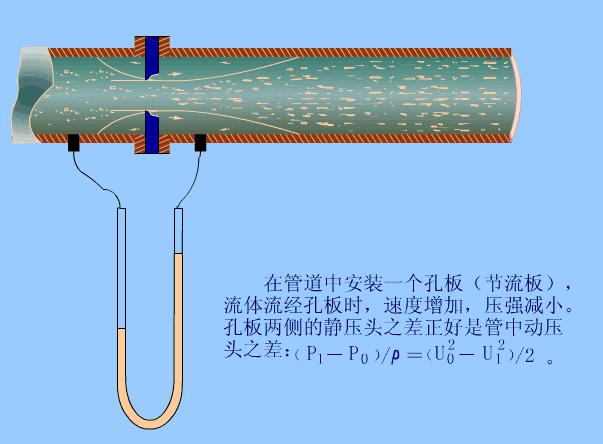

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。　在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

孔板流量計的組成及適用范圍

孔板流量計測量系統主要由標準孔板、引壓管、三閥組、差壓變送器、控制器等組成，如圖3所示，附加裝置有隔離器、冷凝罐等?？装甯叩蛪簜?cè)引壓管測定的差壓值經差壓變送器轉換為4~20mA標準電信號傳送到機柜間和中控室；按取壓方式標準孔板有角接取壓、法蘭取壓、徑距取壓三種方式，按孔板類型有標準孔板、內藏孔板、限流孔板、環形孔板等。標準孔板流量計適用范圍有公稱直徑：15mm≤DN≤1200mm；公稱壓力：PN≤40MPa；工作溫度：-50℃≤DN≤550℃；適用量程比：4︰1~3︰1；測量精度：1.5級。

好了，今天的我們的這個孔板流量計的原理是什么樣的就到這里結束了，如果說話有問題的話，我們歡迎您隨時聯系咨詢我們。
