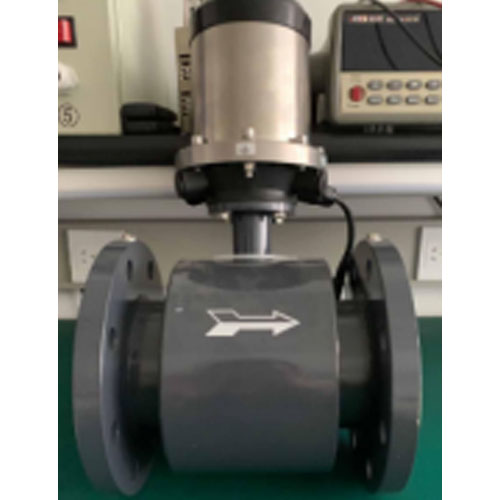

礦用隔爆兼本質安全型流量計是一種測量導電介質體積流量的速度式儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，它整個設計符合GB3836.1-2010、GB3836.2-2010和GB3836.4-2010爆炸性環境的要求并可實現信號的遠距離傳送，可安裝使用于煤礦井下等有爆炸性危險的場所。

　　工作原理

　　礦用隔爆兼本質安全型流量計電磁是運用法拉第電磁感應定律原理，即導電物體在磁場中作切割磁電線運動時，導體中產生感應電動勢。其感應電動勢E為：

　　E=KBdV

　　流量Q為： Q=3600×V×S

　　式中：Kmdash;儀表系數

　　Bmdash;磁感應強度(T)

　　dmdash;電極間距

　　Vmdash;流體平均流速(m/s)

　　Smdash;導管內截面積(m2)

　　測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于同*量計S、B、d為常量，所以流量與感應電動勢E(或流速V)的大小成正比。

本安型電磁流量計技術參數

　　防爆電路設計

　　依據釋放源存在部位、釋放數量、擴散情況和通風情況等條件，爆炸場所可分為0區、1區和2區，對于礦用產品，可以用于0區、1區和2區，對于礦用產品，可以用于0區的產品防爆類型只有本質安全性，對于用于0區的防爆電磁流量計，防爆性能至關重要。

　　本質安全型電氣設備是指在正常運行和規定的故障條件下，所產生的火花或者熱效應均不能點燃爆炸性氣體合物的電氣設備，本安電路設計時要從兩方面考慮，一是對本安和非本安部件進行隔離;二是能量限制。

　　GB3836.4mdash;2010求的隔離包括爬電距離、電氣間隙和接地等要求，比在GB3836.4mdash;2010表5中，依據電壓值來設計電氣間隙、爬電距離以及合適的CTI值絕緣材料。能量限制主要涉及到元件額定值選擇，依據GB3836.4mdash;2010，電分為電阻性電路、電感性電路和電容性電路，下圖所示。電磁流量計感器電氣部分由連個線圈組成，包括電阻和電感，依據GB3836.4mdash;2010中，根據電磁流量計防爆類型和電源電壓，確定最小點燃電流，比如設計工作電壓為18V的IIC類本安電路，點燃電流為0.66A，此外，要是電路慮安全系數，若是安全系數為1.5,則最大電流應小于0.44A。根據GB3836.4mdash;2010圖A6,依據電壓和電流，選擇合適電感值，對于18V、0.44A的電感電路，電感設計應在0.8mH以下。

　　電磁流量計電氣部分

　　為了無論電路在正常工作狀態還是故障狀態，使安端有定壓和定流輸出特性，如圖4所示。選擇合適二極管安全柵或者齊納安全柵，若勵磁信號是周期性雙向電流，可以選擇TVS管。

　　電磁流量計電氣部分

　　對于礦用電氣產品，其防爆安全性至關重要。目前，我國防爆電氣產品的類型主要以隔爆型和本質安全型為主;并且只有本安.設備能夠用在0區危險場所[]。礦用本質安全型產品要做本質安全性能檢驗，其中本安火花試驗是最重要的檢驗項目之一。當電路發生通斷時，會以火花形式釋放能量。能量大于某一臨界值時，便會點燃爆炸性氣體混合物，從而引發爆炸。本安設計就是要控制電路產生的電火花能量，從而實現電路的本質安全。本質安全電路要求在正常工作和故障狀態下都必須是安全的，所產生的電火花均不足以點燃周圍環境中的爆炸性混合氣體。
