防爆電磁流量計在本安電路設計中應用電容或電感等貯能器件時，在滿足電路正常功能的情況.下，提供有效的保護措施，限制能量輸出并提供能量泄放回路，以降低發生短路、斷路時的電火花能量，從而達到本質安全。

本安防爆智能電磁流量計原理：

電磁流量計根據法拉第電磁感應定律工作，測量管內無阻流部件，用于測量單相或多相導電流體流量。當導電流體在磁場中運動時，將在流體兩側產生感應電勢，其大小與流速成正比，據此可測流量值。

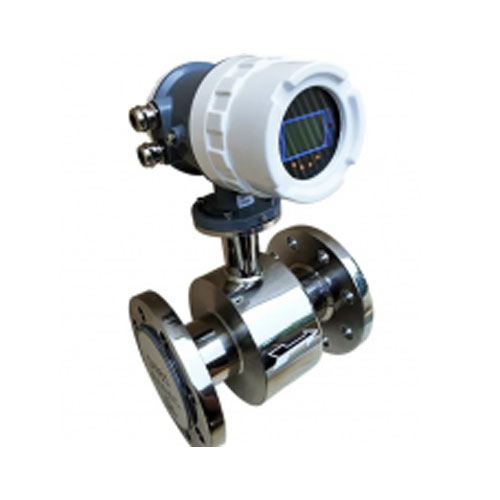

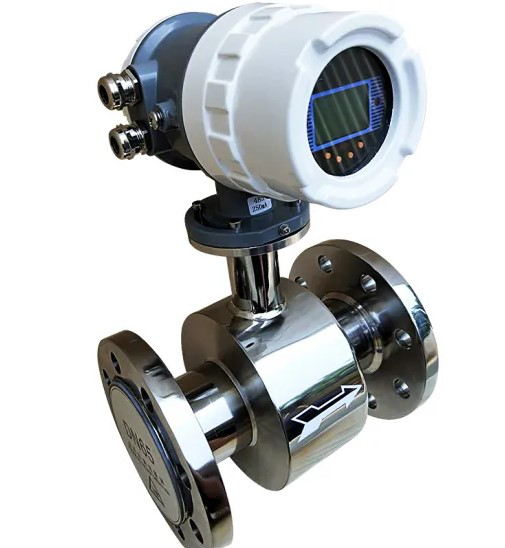

本安型流量計， 是一款分體式電磁流量計。該類型流量計利用法拉第電磁感應定律，當導體通過磁場做切割磁感線的運動時，導體兩端將產生感應電動勢，感應電動勢的大小和流量呈一定的函數關系。通過測量感應電動勢及進行數據處理，得出準確的流體流量。該類型流量計可測量各種腐蝕性、非腐蝕性液體、重濁度煤泥水或泥漿體，廣泛應用于煤礦井下等防爆場合，尤其適用于傳感器安裝位置不方便人員直接觀看，需分體顯示的場合。

本安防爆智能電磁流量計技術參數：

1、測量參數：瞬時流量、流速、正反向累計總量

2檢測報警參數：流體空管檢測報警、勵磁電流檢測報警、上下限報警、系統報警

3網絡功能：ＨＡＲＴ、ＭＯＤＢＵＳ、ＧＰＲＳ、ＰＲＯＦＩＢＵＳ（選配）

4模擬電流輸出

負載電阻：0～10mA時，0～1.5kOmega;；4～20mA時，0～750Omega;。基本誤差：0.1%±10mu;A。

5數字頻率輸出

頻率輸出范圍：1～5000Hz；輸出電氣隔離：光電隔離。隔離電壓：gt;1000VDC；

頻率輸出驅動：場效應管輸出，zui高承受電壓36VDC，zui大負載電流250mA。

6數字脈沖輸出

輸出脈沖當量：0.001～1.000m3/cp、0.001～1.000Ltr/cp；

輸出脈沖寬度：50ms，高頻時自動轉換成方波；

輸出電氣隔離：光電隔離，隔離電壓：gt;1000VDC；

脈沖輸出驅動：場效應管輸出，zui高承受電壓36VDC，zui大負載電流250mA。

7報警輸出

報警輸出接點：ALMH---上限報警；ALML---下限報警；

輸出電氣隔離：光電隔離。隔離電壓：gt;1000VDC；

報警輸出驅動：達林頓管輸出，zui高承受電壓36VDC，zui大負載電流250mA。

8數字通訊接口及通訊協議

MODBUS接口：RTU格式，物理接口RS-485，電氣隔離1000V；

HART接口：支持標準HART協議，配置HART手持器，可在線顯示測量值，并可修改儀表參數。

9本安參數：開路電壓≤24V，短路電流≤480mA。

10流量計中所用的隔離模塊和光耦是用作本安信號與本安信號之間的隔離元件，隔離模塊的輸入與輸出之間、光耦的初與次級之間的能承受500V、50Hz、歷時1min的絕緣耐壓試驗，漏電流≤5mA。

11工作電源：AC85V~AC250V，功耗≤20W。

12流量計外殼防護性能符合GB4208-2008中IP54防護等級的要求。

礦用本安型流量計技術特性

本安防爆智能電磁流量計產品特點

傳感器管段與顯示主機分體設計，方便現場人員觀察、調試；

1%線性度、0.2%重復度；高可靠性，抗干擾設計，無懼復雜電磁環境；

寬電壓設計，既滿足井下電壓等級要求，又可直接應用于地面電壓等級；

多種襯里可選，適用不同介質場合，滿足高低溫、酸堿腐蝕、砂石磨損等；

既可測清水，也可對重濁度流體、煤泥水漿等導電流體具有的測量能力。
