當前位置：網站首頁> 公司產品 流量開關

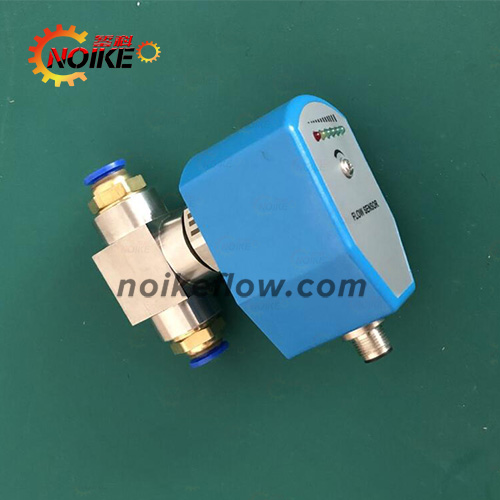

氣體流量開關原理，結構 ：
熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。
設定范圍：1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空氣）
信號輸出：PNP、NPN、繼電器﹑1)常開+常閉（SPDT）
供電：24V±20%DC2)
接通電源：最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）
空載電流：最大80mA
流量指示：LED排（6個）
設定方式：電位計設定
耐壓范圍：100bar
介質溫度變化：≤4℃/s
響應時間：1…13s，典型值2s
初始化時間：約8s
電氣保護：反相，短路，過載保護
防護等級：IP67
介質溫度： -20…90℃
環境溫度： -20…80℃
儲存溫度： -20…100℃
接線方式：M12接插件
材質：探頭：不銹鋼 外殼：POM(工程塑料)
重復精度： ±2%
| 螺紋 | 螺紋接口 | 供電 | 輸出 | 探桿 | 插件 | 祥述 |
NK300B |
|
|
|
|
|
| NK300系列熱導式流量開關（傳感器） |
| G2 |
|
|
|
|
| 接口螺紋G1/2或G3/8 |
| G4 |
|
|
|
|
| 接口螺紋G1/4或G3/4 |
|
| N |
|
|
|
| 接口螺紋 內螺紋M18*1.5 |
|
| H |
|
|
|
| 接口螺紋 外螺紋 |
|
|
| D |
|
|
| 直流24V±20%供電 |
|
|
|
| P |
|
| PNP輸出 |
|
|
|
| N |
|
| NPN輸出 |
|
|
|
| C |
|
| 繼電器輸出 |
|
|
| W |
|
|
| 交流230V供電 |
|
|
|
| R |
|
| 常開+常閉輸出（SPDT） |
|
|
|
|
| K |
| 探桿長度定制（K）(15mmamp;mdash;300mm) |
|
|
|
|
|
| Q | 接插件式 |
|
|
|
|
|
| T | 直接附線式 |
