用于蒸汽，氣體和液體的渦輪流量計基本原理介紹
時間：2019-12-13 04:12:40
點擊：0 次
渦輪流量計的主要元件包括多葉片轉子，該多葉片轉子與流量成直角安裝，并懸浮在自由運行軸承上的流體流中。渦輪的旋轉速度與速度成正比，因此與被測流體的體積流量成正比。通過了解流體的密度，然后可以根據需要計算質量流量。
渦輪的旋轉速度可以使用安裝在管道外部的電子接近開關確定，該開關對脈沖進行計數，如圖4.3.5所示。
液體（冷凝水）渦輪流量計
用于液體（例如冷凝水）的渦輪計通常設流量計成轉子的直徑略小于流量計腔的內徑。
在較大的管道??中，為了最大程度地降低成本，可以將渦輪機元件安裝在管道旁通管中，甚至可以將流量計主體安裝在旁通管或分流器中，如圖4.3.6所示。
旁路流量計包括孔板，孔板的尺寸設計成可為主流樣品通過并聯回路提供足夠的限制。盡管仍可以如前所述確定渦輪的轉速，但仍然存在許多較舊的單元，其機械輸出如圖4.3.6所示。
顯然，通過這種機械裝置，渦輪機軸與壓蓋密封之間的摩擦可能會很大。

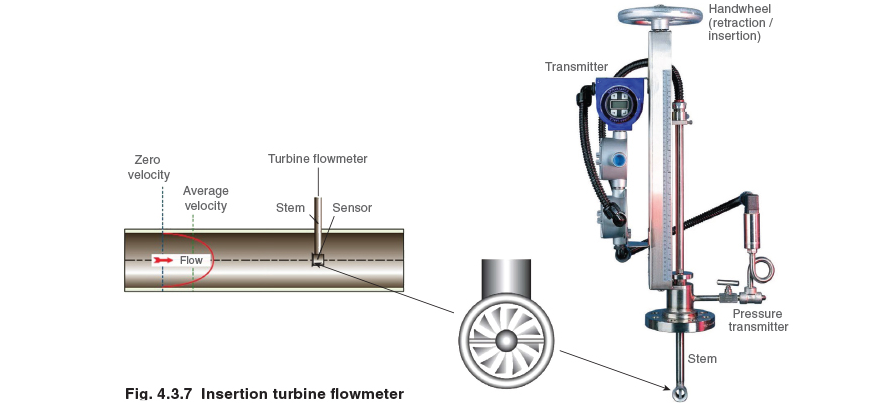

用于蒸汽，氣體和液體的插入式渦輪流量計：
插入式渦輪流量計越來越受歡迎：它們的主要優點是可以在完全工藝條件下安裝，而無需關閉生產線。這是通過”熱攻”實現的。它們的工作原理與液體渦輪流量計相同，在液體渦輪流量計中，轉子葉片的旋轉頻率是使用電磁傳感器測量的。
可以在完整的過程條件下安裝。
在大型管道上相對便宜。
可以在所有媒體上使用。
低的誘導壓降，因?yàn)榱鲃幼枞钚 ?/span>
中等精度，通常為讀數的±2％（蒸汽）和±1.5％（冷凝水）。
精確測量流量，最大量程比為25：1
相對緊湊的安裝長度，通常分別在流量計的上游和下游僅需要10D和5D的直管。
可以測量大型管道中的流量（gt; DN400）
插入式渦輪流量計的缺點：
在較小的管道上使用時相對昂貴。
活動部件需要定期維護。
濕蒸汽會損壞渦輪機并影響精度。
插入式渦輪流量計的典型應用：
干飽和蒸汽
過熱蒸汽。
但是，冷凝水回流管在流量計量之前必須注意除去空氣和閃蒸蒸汽。
天然氣和空氣應用。
