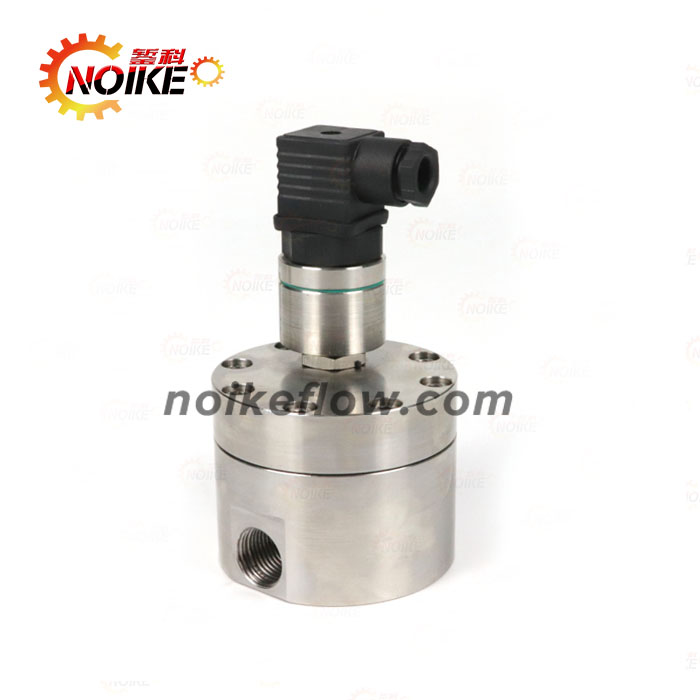

NKGF 齒輪流量傳感器內置雙齒輪運轉，通過高精度齒輪容積計算介質通過體積，達到微小流體介質測量。是一種新型的容積式流量傳感器，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量。

脈沖輸出容積式雙橢圓齒輪流量計

橢圓齒輪流量NKGF系列

主要應用范圍：

NKGF 齒輪流量傳感器廠泛應用于各種行業的低流量精確測量，適用介質:添加劑燃料、水處理的浮選槽、腐蝕抑制劑、催化劑、乳化劑、油、油脂、香料、粘合劑、溶劑、油墨和殺蟲劑等部分高粘度介質。應用行業包括汽車、航空、礦山、電力、化工、制藥、食品、涂料、石油、環保、印刷等各行業。

特別適合于重油.聚乙烯醇.樹脂等粘度較高介質的流量測量.(可測量粘度高達10000a.s 的流體)體積小，重量輕，運行時振動噪聲小且運行穩定.還可用于測量小管徑的微小流量的測量始動流量小，量程比寬，適合用于計量符合變動大的液體流量，計量精度不受壓力和流量變化的影響，性能穩定，壽命長，流通能力大 。

mdash;mdash;樹脂、膠水測量

mdash;mdash;液壓油、潤滑油、油脂測量燃料油測量油墨、瀝青測量

mdash;mdash;液氮、冷凍液、溶劑測量食用油、魚油及食品灌裝測量

mdash;mdash;化工及防腐要求流體測量流體定量控制系統

橢?圓齒輪流量技術參數：

△測量范圍:

測量范圍:0.005～330L/min(支持定制量程)

△輸出信號:脈沖，4-20mA，PNP/NPN

△測量精度:0.5％F.S

△重復性: 0.1％F.S

△供電:16～30VDC

△耐壓:鋁(150bar) 不銹鋼(400bar)

PP(耐壓 50bar)

△材質:殼體:鋁，不銹鋼，PP

顯示:不銹鋼

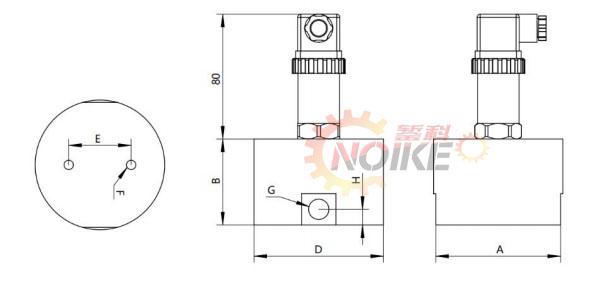

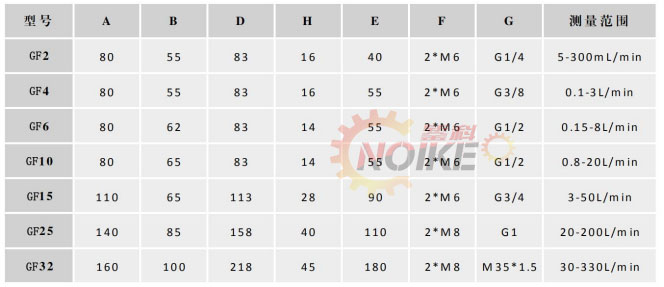

齒輪流量計尺寸圖：

橢?圓齒輪流量安裝要求

1.變送器現場安裝位置應盡可能避開溫度大、機械振動大、磁場干擾強、腐蝕性強的環境應選擇易于維護維修的位置安裝。

2.變送器一般應水平安裝，必須用螺絲將傳感器牢固安裝在裝配體上如果必須垂直安裝則液體方向必須向上。液體應充滿管

道，不得有氣泡；

3. 在新的管道上安裝傳感器時，為避免管路中的雜質進入變送器，建議在變送器上游安裝過濾器；

4.變送器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內；。

5.需要安裝流量調節閥時，必須在傳感器的下游側安裝；

6. 為了檢修時不影響液體的正常傳輸，應在變送器的安裝處安裝旁通管路；

7.齒輪流量變送器附近的磁場和類似的干源可能會影響傳感器采集信號，變送器與顯示儀表之間的連接應采用帶金屬的屏蔽

電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。

以上內容版權歸我司所有，最終解釋權歸我司。
