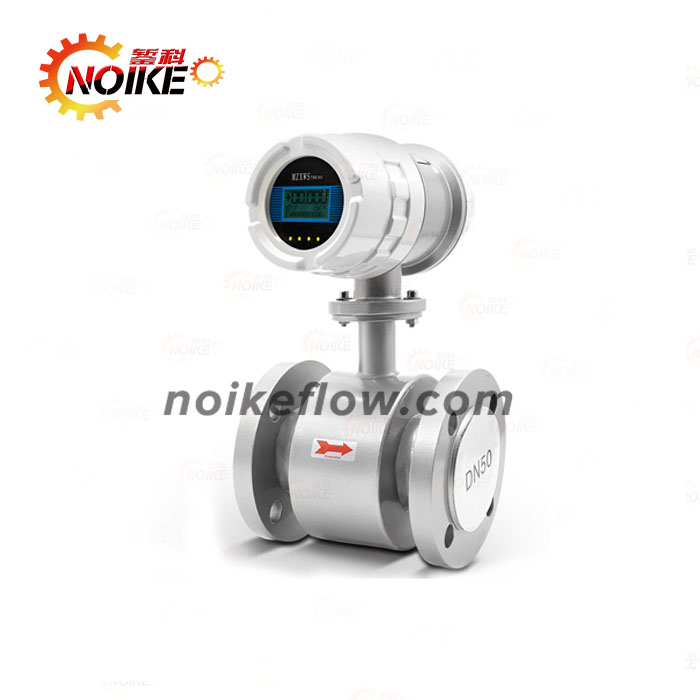

今天我們來講講上海一體式高壓法蘭電磁流量計，希望可以對于大家有所幫助。

　　一體式高壓電磁流量計測量原理是基于法拉第電磁感應定律。一體式電磁流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速V 的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

　　E=KBdV

　　式中: E――――為電極間的信號電壓(V)

　　B――――磁通密度(T)

　　d――――測量管內徑(m)

　　V――――平均流速(m/s)

　　式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

　　由E=KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性.

一體式高壓法蘭電磁流量計技術參數 ：

　　適用管徑：DN15～DN2600(DN15以下為非標)

　　電極材料：316L(不銹鋼)、HC(哈氏C)、HB(哈氏B)、Ti(鈦)、Ta(鉭)

　　適用介質：導電率gt;5us/cm的液體

　　測量范圍：0.1～10m/s(可擴展到15m/s)

　　量程上限：0.5～10m/s,推薦1～5m/s

　　精度等級：0.3級、0.5級、1.0級(隨口徑區分)

　　輸出信號：4～20mADC,負載≤750amp;Omega;;0～3KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口

　　工作壓力：1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

　　流體溫度：-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質

　　環境溫度：傳感器-40℃～80℃;轉換器-15℃～50℃

　　環境溫度：≤85RH(20℃時)

　　電纜接口：M20×1.5

　　供電電源：220VAC±10%;50Hz±1Hz;24VDC±10%

　　功 耗：≤8W

　　防護等級：一體式：IP65分體式：傳感器IP68轉換器IP65

　　接地環材質：1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)

　　連接法蘭：國標GB9119-88(DIN2051,BS4504)

一體式電磁流量計如何選用

　　1、量程范圍確認

　　一般工業用電磁流量計被測介質流速發2～4m/s為宜，在特殊情況下，低流速應不小于0.1m/s，高不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦;對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

　　Q：流量( /h)

　　D：管道內徑(m)

　　V：流速(m/h)

　　電磁流量計的量程Q應大于預計的量大流量值，而正常的流量值以稍大于流量計滿量程高刻度的50%為宜。

  注：此內容僅供參考，選購時請咨詢工作人員詳詢。

      不同電磁流量計參數略有差異，使用時請務必查看說明書。
