明渠流量計是如何工作的？
時間：2019-11-13 10:11:45
點擊：0 次
明渠流量計對流量測量路徑中某些點向大氣開放的液體進行流量測量。液體可以完全向大氣開放，或者可以容納在不充滿液體的封閉管中，而僅在流量計本身的安裝點向大氣開放。
無論使用哪種類型的明渠流量測量技術，都必須將液位測量與速度測量結合使用，并且流量計算機必須使用明渠流量的配員方程來計算任何濕通道（管道，水流）的真實流量等）。
傳統方法

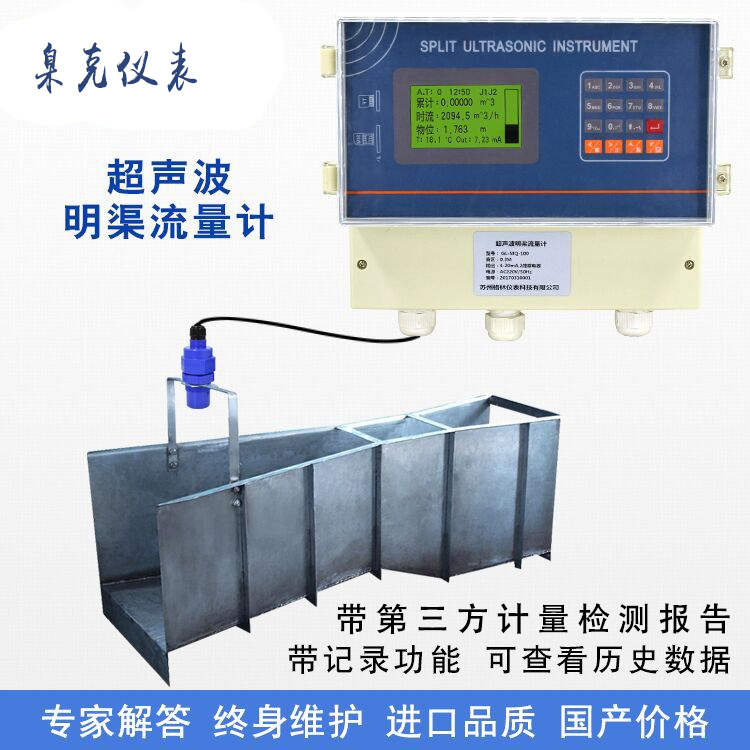

明渠流量計有幾種類型，傳統方法使用水槽或堰等主要設備。這些組件由主要設備，傳感器和流量變送器組成。潤濕的主設備限制了液體流。在流動條件下，這種限制導致流量計上游或內部的液位升高。當流量增加時，液位會升高。換能器安裝在主設備上或主設備附近以感應液位。電子流量變送器使用來自傳感器的信號來測量液位并確定液體流量。明渠的流量測量使用不同的幾何形狀，包括使通道更窄的水槽，將液體壓在壩狀障礙物上的堰和在液體從噴嘴釋放之前限制液體流量的噴嘴。由于明渠流量計的適用性有限，因此結構材料通常僅限于針對這些應用的材料。尺寸范圍從幾英寸到幾十英尺。購買較小的明渠流量計和現場建造較大的流量計（通常使用混凝土）通常較便宜。
傳統的使用水槽和堰的明渠流量計的方法存在的問題
由于這些方法使用的是主要設備，因此沉積物，污垢和其他碎屑經常會積聚在這些設備的底部，從而使液位測量高度不準確，從而損害了總體流量測量的準確性。而且，這些主要設備的原始形狀會隨著時間的流逝而磨損，這進一步在整個流量測量系統中引入了誤差。由于這些原因，這些設備已經過時。 SmartMeasurementTM不會提供這些類型的設備，原因很簡單，因?yàn)槭袌?chǎng)上有更好的方法。
區域流速測量方法
有兩種類型的面積速度（AV）方法用于測量明渠流量。兩種類型都使用過境時間或多普勒超聲技術。面積速度法通過將流面積乘以其平均速度來計算流速。這通常稱為連續性方程，Q = AxV，其中Q為流量，Ax為流量的潤濕面積乘以V，即流量的平均速度。
