電磁流量計及插入式電磁流量計對于管道的要求是什么樣的？
時間：2019-09-09 02:09:46
點擊：0 次
始終管道電磁流量計（電磁流量計），使其充滿液體。管道配置應避免任何第二相（固體或空氣）的積聚或積聚。任何夾帶的空氣都應通過流量或浮力（零流量）從儀表中進行。同樣，任何固體都應在零流量下通過重力從儀表上掉落。您可以在水平線上安裝電磁流量計，但最佳實踐要求在垂直線上安裝向上流動（下圖1）。
安裝電磁流量計時，請避免向下流動。彎頭后的水平配置要求儀表上游有五個管道直徑的直管。
管道電磁流量計在零流量時保持充滿狀態。否則，由于電極暴露在空氣中，輸出會變得不穩定。如果在零流量下排水是不可避免的，請使用空管檢測選項以防止輸出不穩定。
電磁流量計安裝的流量計管道要求
圖1中安裝電磁流量計時，避免向下流動。彎頭后的水平配置要求儀表上游有五個管道直徑的直管。
電磁流量計對由非對稱速度模式或漩渦引起的誤差相對不敏感。直管道的一般經驗法則是上游五徑管道和儀表下游三個直徑（從管子中心測量）。獨立測試表明，當上游直管的長度小于三個管道直徑時，電磁流量計可能會受到管道效應的影響。管道效應的誤差通常在0.1％和1.5％之間，具體取決于管道的確切配置和管道上游的管道長度。
電極上的磁場非常小，使得電磁流量計易受管道中的雜散接地電流的影響。如果管道由非導電材料（如塑料）制成，或者襯有絕緣材料，則這些雜散的接地電位會導致嚴重的測量誤差。流量計測量部分中的五或六毫伏雜散電位可能使信號無意義。變送器會將此雜散電位與實際信號混淆，并提供不準確的流量讀數。

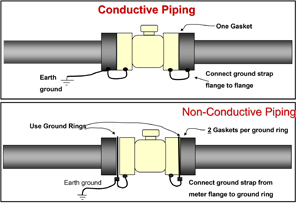

如果管道由無襯里的導電材料制成，則工藝地面應該是優秀的，并且通常不需要進一步的措施。作為預防措施，在管道法蘭和電磁流量計法蘭之間安裝接地帶，并將一個管道法蘭連接到良好的接地，如圖3所示。
導電和非導電管道的接地建議。
如果連接管不導電或襯有絕緣材料，請使用接地環，圓盤或電極。將接地盤或環固定在兩端的探測器頭法蘭上。如果電磁流量計包含接地電極，制造商會將它們連接到電磁流量計外殼內的接地端。
插入式電磁流量計管道要求
插入式電磁流量計探頭為全通徑電表或驗證設備提供了經濟的替代方案，以檢查現有電表的性能。這些傳感器經過正確應用，可在許多困難的應用和行業中提供可靠，免維護的操作，并具有良好的精度。插入式電磁流量計適用于直徑達320英寸的管道中的臨時和永久應用。通過閥門的熱水龍頭功能允許在管道處于完全工作狀態時進行安裝。
優選地，探頭的端部將在安裝后到達管道的中心線。但是如果探頭在管道中心會經歷特別高的流速，則將其提升到管道中代表流量平均速度的點。這一點通常是管道直徑的1/8”。制造商提供表格，表明各種插入長度的最大流速。
電磁流量計的接地建議
圖2.導電和非導電管道的接地建議。
為了獲得最佳操作，插入式電磁流量計上游的管道條件必須良好。例如，ISO 7145要求在插入儀表的上游設置25至50直徑的直管。如果無法實現這些長度，儀器工程師必須確定流量曲線，以提供良好的插入式電磁流量計精度。
