流量計安裝時對管道的要求是什么？
時間：2019-08-19 11:08:39
點擊：0 次
扭曲的流體速度曲線是流量計讀數不準確的最常見原因之一。流動中的漩渦或其他扭曲是由使管道系統起作用的T形管，彎頭和閥門引起的。但是，為了保持流量計的功能，對流體的流動剖面有一些管道要求，這幾乎完全取決于系統的管道方向。

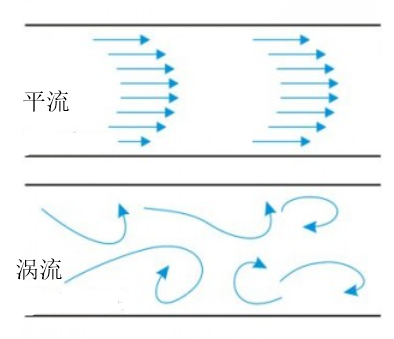

最佳情況下，具有”層流”流動剖面的流體平穩地移動通過管道。層流的速度在流動的中心處最高，并且在到達管壁時較慢。在大多數情況下，自然層流僅存在于直管道中。當在管道系統內存在90度角，半開閥，未對準的法蘭或甚至管壁點蝕時，流過它的流體被破壞，這可能導致流量計讀數不準確。流量計前后的直線運行越小，流量計的誤差率百分比就越高。因此，流量計制造商一般建議必須存在一定長度的直線，其必須存在于其流量計的上游和下游。當然這些要求可因技術和制造商而異。
以下是基于所安裝的流量測量技術類型的直管道的一些建議，供參考。
管道插入式流量計
直徑小于6英寸的管道至少需要在流量計上游的管道直徑的20倍和下游直管道的管道直徑的10倍。直徑6英寸或更大的管道在上游直線運行中需要15倍的管道直徑，在下游直線運行中需要7.5倍的管道直徑。（1英寸=2.5399999961392厘米）
電磁流量計
電磁流量計可以安裝在水平線上，但這種方向并不理想。在這種情況下，在儀表上游的直管段和下游管道直徑的3倍處必須至少有5倍的管道直徑。任何小于管道直徑的3倍，并且測試表明流量中斷可以使儀表的錯誤率增加1.5％。電磁流量計安裝的最佳實踐要求將設備放置在垂直管道的一部分上，流動向上移動。
超聲波流量計
具有多個光束的超聲波儀表將受到流動輪廓干擾的影響小于僅有一個光束的儀表。與許多其他類似，這種類型的流量計應安裝在彎頭，閥門或減速器的上游。確保在儀表和障礙物之間允許盡可能長的直線管道。只要1％的額外誤差是可接受的，直線長度可以短至管道直徑的5倍。
渦輪流量計
所需的直線運行量可取決于上游存在多少擾動，尤其是在使用渦輪式流量計時。當儀表上游存在彎頭，三通，過濾器或其他破壞時，直行應至少為管道直徑的20倍。但是，儀表上游的部分打開的閥門將需要管道直徑的25倍，并且多次中斷（例如螺旋或連續彎頭）可能需要50倍的管道直徑。通常，渦輪流量計的下游直行要求約為管道直徑的5-10倍。
安裝渦街流量計時，管道的排列方式無關緊要。更重要的是，流體完全填滿管道，流動剖面完全沒有任何漩渦或扭曲。這通常需要一些控制閥，用于減小管道尺寸并保持儀表滿載，以及大量的上游直管道。在上游控制閥和儀表之間，管道直徑必須是直管道的30倍。并且，在流量計和下游閥之間應該有直線運行，至少相當于管道直徑的5倍。
以上即是關于”流量計安裝時對管道的要求是什么？”有關如何在管道系統中安裝直線流量計的更多建議或者是意見，請不要猶豫，立即致電我們。
